FS7231 水性环氧绝缘浸渍漆
一、产品特点:
FS7231由环氧树脂、特种固化剂、水等组成，是一种单组份水性环氧绝缘浸渍漆。该产品体系具有低气味、存储期长，漆膜附着力强、粘合强度高，无漆瘤漆渣等特点；能在110℃～130℃ 120min-180min快速固化。
二、应用：

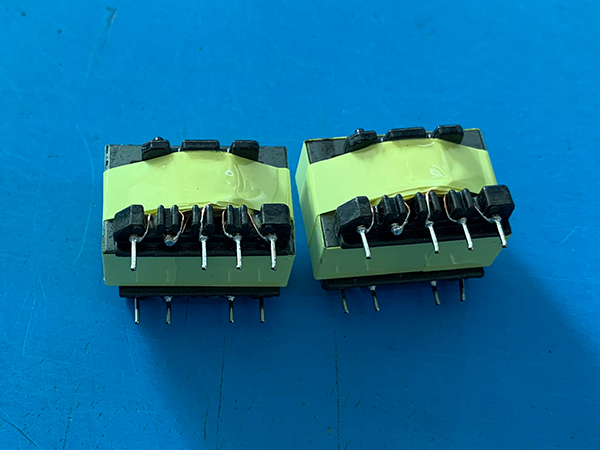

适用于高频变压器、风扇电机等电器的线圈浸渍绝缘处理。
三、主要性能指标:
|
序号 |
项目 |
条件 |
单位 |
指标 |
参考标准号 |
|
1 |
外观 |
-- |
- |
白色乳液 |
GB/T 1981.2-2009 |
|
2 |
粘度 |
涂#4杯 23±2℃ |
S |
13±3 |
|
|
3 |
厚层固化 |
125℃±2℃×180min |
- |
S1U1I3 |
|
|
4 |
体积电阻率 |
常态(23℃±2℃) |
Ω·m |
≥1.0×1011 |
GB/T 1981.2-2009 |
|
浸水(23℃±2℃，24h) |
≥1.0×108 |
||||
|
5 |
电气强度 |
常态(23℃±2℃) |
MV/m |
≥70 |
|
|
6 |
粘结强度 |
N (螺旋线圈法) |
N |
≥50 |
GB/T 11028-1999 |
四、使用参考工艺：
1. 工件要求：干燥、洁净、无污染。
2. 浸渍工艺：真空浸漆3-5分钟，无需第二次真空负压，
3. 滴漆：滴漆10-15分钟或滴至工件没有漆珠滴落。
4. 烘烤条件：110~120℃ 2~3小时（根据变压器堆叠的厚度，可相应的延长烘烤时间）
五、注意事项
1. 储漆罐中漆的数量根据使用计划进行配漆，每天能够添加一定量的新漆以确保体系的稳定性。
2. 储漆罐、浸漆槽、管道都应采用不锈钢材质，以免出现水渍生锈。
3. 浸漆时，工件不能高温时进入浸漆槽，工件内部温度应冷却至室温，浸漆槽中漆的温度不能超过30℃，温度过高容易引起乳液结皮。
4. 需避免混入油性、酸碱等物质，会影响水性漆的稳定性，甚至会造成破乳报废。
5. 固化过程注意烘烤温度和保温时间的控制，推荐的烘烤温度和时间下如不能达到干燥性要求时，可采取提高烘烤温度或延长烘烤时间的办法解决。
6. 烘箱出风口要通畅以利于水汽的挥发排出，以免影响绝缘漆的固化速度。
合作客户
公司介绍
